排查 AKS 中的 API 服务器和 etcd 问题

本文可帮助你识别和解决在大型 Microsoft Azure Kubernetes 服务（AKS）部署中 API 服务器中可能会遇到的问题。

Microsoft已以 5,000 个节点和 200,000 个 Pod 的规模测试 API 服务器的可靠性和性能。 包含 API 服务器的群集可以自动横向扩展和交付 Kubernetes 服务级别目标（SLO）。 如果遇到高延迟或超时，原因可能是分布式 etc 目录（etcd）上的资源泄漏，或者有过多 API 调用的有问题的客户端。

Prerequisites

• Azure CLI。

• Kubernetes kubectl 工具。 若要使用 Azure CLI 安装 kubectl，请运行 az aks install-cli 命令。

• 已启用并发送到 Log Analytics 工作区的 AKS 诊断日志（特别是 kube-audit 事件）。 若要确定是使用 特定于资源 还是 Azure 诊断 模式收集日志，请查看 Azure 门户中的 “诊断设置” 边栏选项卡。

• AKS 群集的标准层。 如果使用免费层，则 API 服务器和 etcd 包含有限的资源。 免费层中的 AKS 群集不提供高可用性。 这种情况通常是 API 服务器和 etcd 问题的根本原因。

• 用于直接在 AKS 节点上运行命令的 kubectl-aks 插件，而无需使用 Kubernetes 控制平面。

基本运行状况检查

• 检查资源运行状况事件

  AKS 为关键组件停机提供资源运行状况事件。 在继续之前，请确保 资源运行状况中未报告任何关键事件。



• 诊断和解决问题

  AKS 提供群集 和控制平面可用性和性能的专用故障排除类别。



Symptoms

下表概述了 API 服务器故障的常见症状。

故障排除清单

如果遇到高延迟时间，请按照以下步骤确定有问题的客户端和失败的 API 调用类型。

步骤 1：按请求数确定顶级用户代理

若要确定哪些客户端生成了大多数请求（并且可能是 API 服务器加载最多），请运行类似于以下代码的查询。 此查询按发送的 API 服务器请求数列出前 10 个用户代理。

AKSAudit
| where TimeGenerated between(now(-1h)..now()) // When you experienced the problem
| summarize count() by UserAgent
| top 10 by count_
| project UserAgent, count_

AzureDiagnostics
| where TimeGenerated between(now(-1h)..now())  // When you experienced the problem
| where Category == "kube-audit"
| extend event = parse_json(log_s)
| extend User = tostring(event.user.username)
| summarize count() by User
| top 10 by count_
| project User, count_

尽管知道哪些客户端生成了最高的请求量，但单独生成高请求量可能不是问题的原因。 客户端体验的响应延迟是每个客户端在 API 服务器上生成的实际负载的更好指标。

步骤 2a：确定和绘制每个用户代理 API 服务器请求的平均延迟

AKS 现在提供内置的分析器 API 服务器资源密集型列表检测器，以帮助识别发出资源密集型 LIST 调用的代理。 这些调用是 API 服务器和 etcd 性能问题的主要原因。

若要访问检测器，请执行以下步骤：

1. 在 Azure 门户中打开 AKS 群集。
2. 转到“诊断和解决问题”。
3. 选择 群集和控制平面可用性和性能。
4. 选择 API 服务器资源密集型列表检测器。

检测器分析最近的 API 服务器活动，并突出显示生成大型或频繁 LIST 调用的代理或工作负荷。 它汇总了潜在的影响，例如请求超时、增加的“408”和“503”错误数、节点不稳定、运行状况探测失败以及 API 服务器等中的 OOM-Kills。

如何解释检测器输出

• Summary:
  指示是否检测到资源密集型 LIST 调用，并描述对群集的潜在影响。
• 分析窗口：
  显示分析的 30 分钟窗口，其中包含峰值内存和 CPU 使用率。
• 读取类型：
  说明 LIST 调用是从 API 服务器缓存（首选）提供的，还是需要从 etcd 提取（最有影响力的）。
• 图表：
  确定哪些代理、命名空间或工作负荷正在生成资源密集型 LIST 调用。

仅计数成功的 LIST 调用。 排除失败或限制调用。

分析器还在 Azure 门户中直接提供建议。 这些建议是针对检测到的模式定制的，可帮助你修正和优化群集。

步骤 2.b：确定平均延迟

若要确定每个用户代理的 API 服务器请求的平均延迟（如时间图表上绘制），请运行以下查询。

AKSAudit
| where TimeGenerated between(now(-1h)..now()) // When you experienced the problem
| extend start_time = RequestReceivedTime
| extend end_time = StageReceivedTime
| extend latency = datetime_diff('millisecond', end_time, start_time)
| summarize avg(latency) by UserAgent, bin(start_time, 5m)
| render timechart

AzureDiagnostics
| where TimeGenerated between(now(-1h)..now())  // When you experienced the problem
| where Category == "kube-audit"
| extend event = parse_json(log_s)
| extend User = tostring(event.user.username)
| extend start_time = todatetime(event.requestReceivedTimestamp)
| extend end_time = todatetime(event.stageTimestamp)
| extend latency = datetime_diff('millisecond', end_time, start_time)
| summarize avg(latency) by User, bin(start_time, 5m)
| render timechart

此查询是“按请求数标识顶级用户代理”部分中查询的后续操作。 它可能会让你更深入地了解每个用户代理随时间而生成的实际负载。

步骤 3：识别给定用户代理的 API 调用错误

运行以下查询，在给定客户端的不同资源类型之间对 API 调用的第 99 百分位 （P99） 延迟进行制表。

AKSAudit
| where TimeGenerated between(now(-1h)..now()) // When you experienced the problem
| extend HttpMethod = Verb
| extend Resource = tostring(ObjectRef.resource)
| where UserAgent == "DUMMYUSERAGENT" // Filter by name of the useragent you are interested in
| where Resource != ""
| extend start_time = RequestReceivedTime
| extend end_time = StageReceivedTime
| extend latency = datetime_diff('millisecond', end_time, start_time)
| summarize p99latency=percentile(latency, 99) by HttpMethod, Resource
| render table

AzureDiagnostics
| where TimeGenerated between(now(-1h)..now())  // When you experienced the problem
| where Category == "kube-audit"
| extend event = parse_json(log_s)
| extend HttpMethod = tostring(event.verb)
| extend Resource = tostring(event.objectRef.resource)
| extend User = tostring(event.user.username)
| where User == "DUMMYUSERAGENT"  // Filter by name of the useragent you are interested in
| where Resource != ""
| extend start_time = todatetime(event.requestReceivedTimestamp)
| extend end_time = todatetime(event.stageTimestamp)
| extend latency = datetime_diff('millisecond', end_time, start_time)
| summarize p99latency=percentile(latency, 99) by HttpMethod, Resource
| render table

此查询的结果可用于识别上游 Kubernetes SLO 失败的 API 调用类型。 在大多数情况下，有问题的客户端可能会对一组太大的对象或对象发出过多 LIST 的调用。 遗憾的是，没有硬性可伸缩性限制可用于指导用户了解 API 服务器可伸缩性。 API 服务器或 etcd 可伸缩性限制取决于 Kubernetes 可伸缩性阈值中解释的各种因素。

原因和解决方法

原因 1：网络规则阻止从代理节点到 API 服务器的流量

网络规则可以阻止代理节点和 API 服务器之间的流量。

若要检查配置错误的网络策略是否阻止了 API 服务器和代理节点之间的通信，请运行以下 kubectl-aks 命令：

kubectl aks config import \
    --subscription <mySubscriptionID> \
    --resource-group <myResourceGroup> \
    --cluster-name <myAKSCluster>

kubectl aks check-apiserver-connectivity --node <myNode>

配置导入命令检索群集中所有节点的虚拟机规模集信息。 然后， check-apiserver-connectivity 命令使用此信息来验证 API 服务器与指定节点之间的网络连接，特别是其基础规模集实例的网络连接。

解决方案 1：修复网络策略以删除流量阻塞

如果命令输出指示发生了连接失败，请重新配置网络策略，以便它不会不必要地阻止代理节点和 API 服务器之间的流量。

原因 2：冒犯客户端泄漏 etcd 对象，并导致 etcd 速度变慢

常见的情况是，即使不会删除 etcd 数据库中的现有未使用的对象，也会持续创建对象。 如果 etcd 处理任何类型的对象过多（超过 10,000 个），则这种情况可能会导致性能问题。 此类对象的更改的快速增加也可能导致超过 etcd 数据库（默认情况下为 4 GB）的默认大小。

若要检查 etcd 数据库使用情况，请导航到“诊断并解决Azure 门户中的问题。 通过在搜索框中搜索“etcd”来运行 Etcd 可用性问题诊断工具。 诊断工具显示使用情况细分和数据库总大小。

若要快速查看 etcd 数据库的当前大小（以字节为单位），请运行以下命令：

kubectl get --raw /metrics | grep -E "etcd_db_total_size_in_bytes|apiserver_storage_size_bytes|apiserver_storage_db_total_size_in_bytes"

解决方案 2：为对象创建、删除对象或限制 etcd 中的对象生存期定义配额

若要防止 etcd 达到容量并导致群集停机，可以限制创建的最大资源数。 还可以减慢为资源实例生成的修订数。 若要限制可创建的对象数， 请定义对象配额。

如果标识的对象不再使用，但会消耗资源，请考虑删除它们。 例如，删除已完成的作业以释放空间：

kubectl delete jobs --field-selector status.successful=1

对于支持 自动清理的对象，请将生存时间（TTL）值设置为限制这些对象的生存期。 还可以标记对象，以便使用标签选择器批量删除特定类型的所有对象。 如果在对象之间建立 所有者引用 ，则删除父对象后，将自动删除任何依赖对象。

原因 3：有问题的客户端发出过多的 LIST 或 PUT 调用

如果确定 etcd 未重载太多对象，则有问题的客户端可能会对 API 服务器进行过多 LIST 或 PUT 调用。

解决方案 3a：优化 API 调用模式

若要降低控制平面的压力，请考虑优化客户端的 API 调用模式。

解决方案 3b：限制控制平面压倒性的客户端

如果无法优化客户端，请使用 Kubernetes 中的 优先级和公平性 功能来限制客户端。 此功能可帮助保留控制平面的运行状况，并防止其他应用程序失败。

以下过程演示如何将有问题的客户端 LIST Pod API 设置为 5 个并发调用：

1. 创建与有问题的客户端的 API 调用模式匹配的 FlowSchema ：

   apiVersion: flowcontrol.apiserver.k8s.io/v1beta2
   kind: FlowSchema
   metadata:
     name: restrict-bad-client
   spec:
     priorityLevelConfiguration:
       name: very-low-priority
     distinguisherMethod:
       type: ByUser
     rules:
     - resourceRules:
       - apiGroups: [""]
         namespaces: ["default"]
         resources: ["pods"]
         verbs: ["list"]
       subjects:
       - kind: ServiceAccount
         serviceAccount:
           name: bad-client-account
           namespace: default


2. 创建优先级较低的配置以限制客户端的错误的 API 调用：

   apiVersion: flowcontrol.apiserver.k8s.io/v1beta2
   kind: PriorityLevelConfiguration
   metadata:
     name: very-low-priority
   spec:
     limited:
       assuredConcurrencyShares: 5
       limitResponse:
         type: Reject
     type: Limited


3. 观察 API 服务器指标中的限制调用：

   kubectl get --raw /metrics | grep "restrict-bad-client"


原因 4：自定义 Webhook 导致 API 服务器 Pod 中的死锁

自定义 Webhook（如 Kyverno）可能会导致 API 服务器 Pod 中的死锁。

检查与 API 服务器相关的事件。 你可能会看到类似于以下文本的事件消息：

发生内部错误：调用 webhook 失败“mutate.kyverno.svc-fail”：未能调用 Webhook：Post“https://kyverno-system-kyverno-system-svc.kyverno-system.svc:443/mutate/fail?timeout=10s"：write unix @->/tunnel-uds/proxysocket： write： broken pipe： broken pipe

在此示例中，验证 Webhook 会阻止创建某些 API 服务器对象。 由于此方案可能在启动期间发生，因此无法创建 API 服务器和 Konnectivity Pod。 因此，Webhook 无法连接到这些 Pod。 此事件序列会导致死锁和错误消息。

解决方案 4：删除 Webhook 配置

若要解决此问题，请删除验证和改变 Webhook 配置。 若要在 Kyverno 中删除这些 Webhook 配置，请查看 Kyverno 故障排除文章。

原因 5：高 etcd 内存使用率（每个警报）

你可能会收到一条警报，指出 etcd 内存使用量超过 20 GiB。 此警报指示群集遇到大量 API 服务器负载。 负载可以级联并压倒 etcd 内存容量。 如果未及时解决过多负载，可能会导致性能下降或中断。

若要检查当前 etcd 内存使用情况并了解导致高内存消耗的特定因素，请导航到 Azure 门户中的 “诊断并解决问题 ”。 通过在搜索框中搜索“etcd 性能”来运行 Etcd 性能分析器。 分析器会显示内存使用情况细分，并帮助确定问题的原因是高请求率、大型对象计数还是大型对象大小。

高 etcd 内存使用率的根本原因是通常密集的 API 服务器负载。 此问题与本文讨论的其他原因重叠。 若要确定影响群集的特定问题，请使用以下解决方案。

解决方案 5：使用现有诊断工具来识别和解决根本原因

步骤 1：确定主要贡献因素

etcd 内存警报可以通过三个因素的任意组合触发。 使用这些诊断工具确定在情况中最有问题的因素：

• 对于高请求率：使用步骤 2 中的 API 服务器资源密集型列表分析器来识别发出过多 LIST 调用的代理。
• 对于对象计数和大小问题：在 Azure 门户中使用 Etcd Performance Analyzer 和 Etcd Capacity Analyzer 。

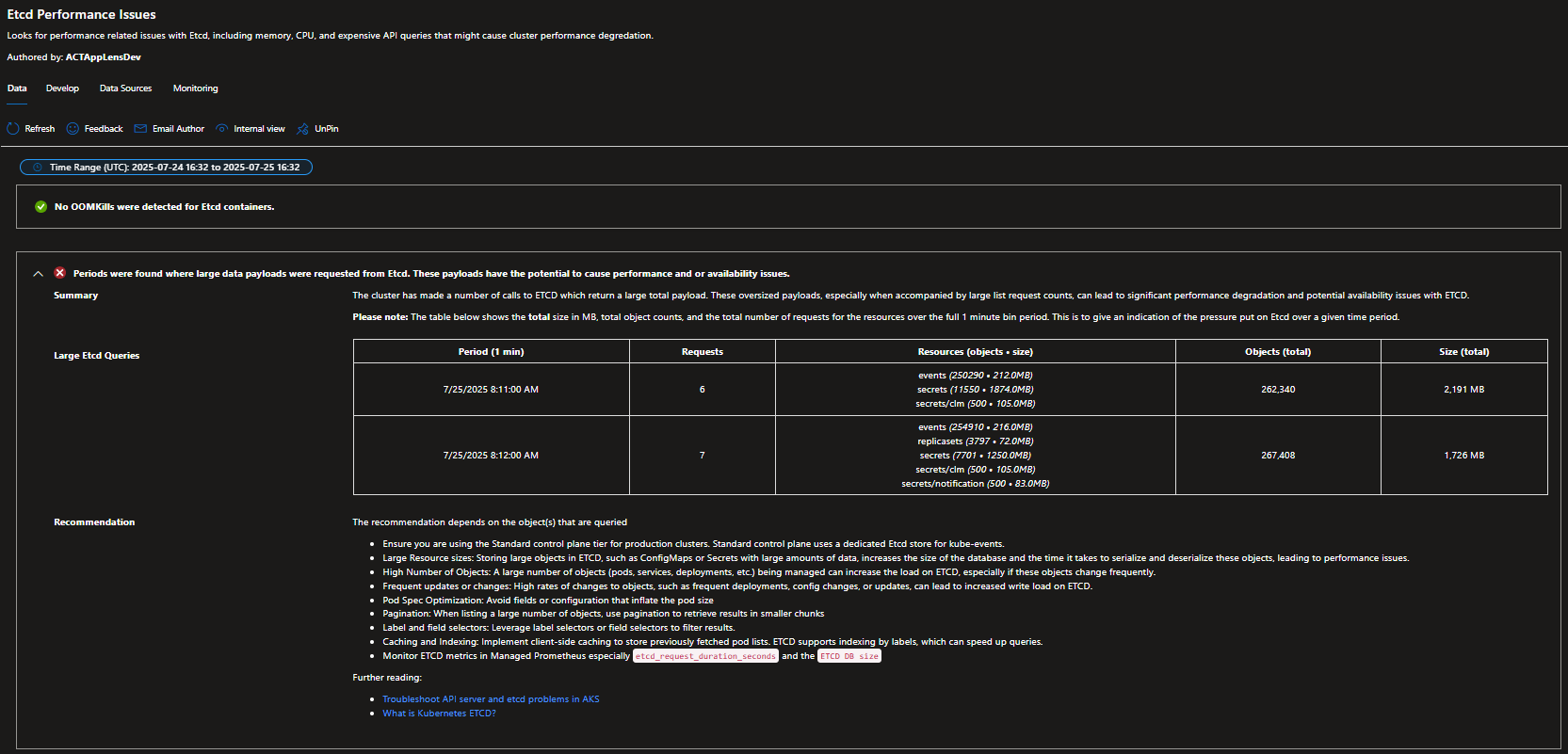

如何使用 Etcd 性能分析器

使用此分析器快速评估 etcd 内存警报背后的推动力是大型对象、过多的对象计数还是高请求率：

1. 在 Azure 门户中打开 AKS 群集。
2. 转到“诊断和解决问题”。
3. 在搜索框中，输入“etcd 性能”，然后打开 Etcd 性能分析器。

获取的内容：

• 当前 etcd 内存使用情况的细分。
• 大量有效负载的指示器（例如大型对象或高请求速率）。

基于结果的后续步骤：

• 如果指示高请求速率，请运行 API 服务器资源密集型列表分析器 （请参阅本文前面的步骤 2），以识别有问题的代理和 LIST 模式。
• 如果指示大型对象或多个对象，请运行 Etcd 容量分析器，并遵循 原因 2。

步骤 2：根据你的发现应用适当的解决方案

确定主要原因后，请从此故障排除指南应用相关解决方案：

• 如果识别了过多的 LIST 或 PUT 调用：请按照 原因 3 解决方案优化 API 调用模式或限制有问题的客户端。
• 如果在 etcd 中存储了太多对象：请按照 原因 2 解决方案清理对象并实施保留策略。
• 如果大型对象占用过多的内存：请关注以下对象大小缩减技术。

大型对象大小的附加缓解措施：

• 若要减少 Pod 规范大小，请将环境变量从 Pod 规范移动到 ConfigMaps。
• 将大型机密或 ConfigMap 拆分为更小、更易于管理的部分。
• 查看和优化应用程序中的资源规范。

# Example: Clean up completed jobs that may have large specifications
kubectl delete jobs --field-selector status.successful=1

# Example: Clean up failed pods that may be consuming memory
kubectl delete pods --field-selector status.phase=Failed
