教程：通过 ML.NET 图像分类 API 使用传输学习自动进行视觉检查

了解如何使用转移学习、预先训练的 TensorFlow 模型和 ML.NET 图像分类 API 来训练自定义深度学习模型，以将混凝土表面的图像分类为裂缝或未破解。

本教程介绍如何执行下列操作：

先决条件

• Visual Studio 2022。

了解问题

图像分类是计算机视觉问题。 图像分类采用图像作为输入，并将其分类为规定的类。 图像分类模型通常使用深度学习和神经网络进行训练。 有关详细信息，请参阅 深度学习与机器学习。

图像分类非常有用的一些场景包括：

• 面部识别
• 情感检测
• 医学诊断
• 路标检测

本教程训练自定义图像分类模型，以对桥面执行自动视觉检查，以识别裂缝损坏的结构。

ML.NET 图像分类 API

ML.NET 提供了各种执行图像分类的方法。 本教程使用图像分类 API 应用传输学习。 图像分类 API 使用 TensorFlow.NET，这是一个为 TensorFlow C++ API 提供 C# 绑定的底层库。

什么是转移学习？

转移学习将从解决一个问题中获得的知识应用于另一个相关问题。

从头开始训练深度学习模型需要设置多个参数、大量的标记训练数据和大量的计算资源（数百个 GPU 小时）。 使用预训练模型和迁移学习，可以简化训练过程。

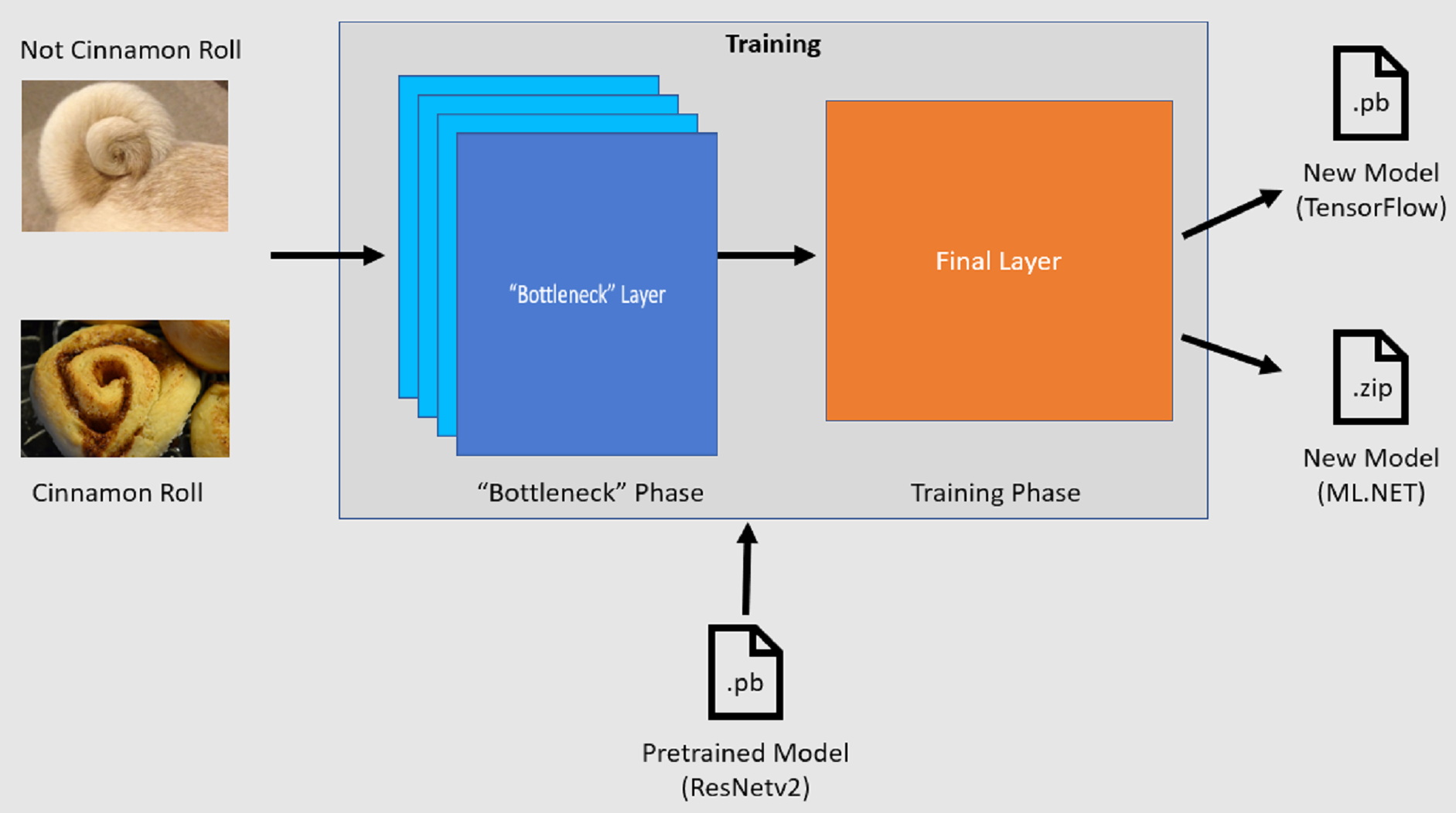

培训过程

图像分类 API 通过加载预先训练的 TensorFlow 模型来启动训练过程。 训练过程由两个步骤组成：

1. 瓶颈阶段。
2. 训练阶段。

瓶颈阶段

在瓶颈阶段，会加载训练图像集，并将像素值用作预先训练模型冻结层的输入或功能。 冻结层包括神经网络中的所有层，最多包含倒数第二层，非正式地称为瓶颈层。 这些层被称为冻结层，因为这些层中不会出现任何训练并且操作是直通的。 正是在这些冻结层中，较低级别的模式被计算出来，以帮助模型区分不同的类别。 层数越大，此步骤的计算密集型就越大。 幸运的是，由于这是一次性计算，因此在试验不同的参数时，可以在以后的运行中缓存和使用结果。

训练阶段

计算瓶颈阶段的输出值后，它们将用作输入以重新训练模型的最后一层。 此过程是迭代的，针对模型参数指定的次数运行。 在每次运行过程中，都将评估损失和准确度。 然后，进行适当的调整以改进模型，目的是最大程度地减少损失并最大程度地提高准确性。 训练完成后，输出两种模型格式。 其中一个是模型的 .pb 版本，另一个是模型的 .zip ML.NET 序列化版本。 在 ML.NET 支持的环境中工作时，建议使用模型 .zip 版本。 但是，在不支持 ML.NET 的环境中，可以选择使用 .pb 版本。

了解预先训练的模型

本教程中使用的预先训练模型是残差网络 （ResNet） v2 模型的 101 层变体。 原始模型经过训练，将图像分类为一千个类别。 此模型将大小为 224 x 224 的图像作为输入，并输出其训练的每个类的类概率。 此模型的一部分用于使用自定义图像训练新模型，以在两个类之间进行预测。

创建控制台应用程序

现在，你已大致了解了迁移学习和图像分类 API，接下来可以生成应用程序。

1. 创建名为“DeepLearning_ImageClassification_Binary”的 C# 控制台应用程序。 单击 下一步 按钮。

2. 选择 .NET 8 作为要使用的框架，然后选择 创建。

3. 安装 Microsoft.ML NuGet 包：

   注意

   此示例使用提到的 NuGet 包的最新稳定版本，除非另有说明。

   1. 在“解决方案资源管理器”中，右键单击项目，然后选择“管理 NuGet 包”。
   2. 选择“nuget.org”作为包源。
   3. 选择“浏览”选项卡。
   4. 选中“包括预发行版”复选框。
   5. 搜索 Microsoft.ML。
   6. 选择“安装”按钮。
   7. 如果同意所列包的许可条款，请选择接受许可对话框中的我接受按钮。
   8. 请为 Microsoft.ML.Vision、SciSharp.TensorFlow.Redist（版本 2.3.1）和 Microsoft.ML.ImageAnalytics NuGet 包重复这些步骤。

准备和了解数据

SDNET2018是一个图像数据集，其中包含裂缝和非裂缝混凝土结构（桥牌、墙壁和人行道）的批注。

数据按三个子目录进行组织：

• D 包含桥面图像
• P 包含路面图像
• W 包含墙壁图像

每个子目录都包含另外两个带前缀的子目录：

• C 是用于有裂缝的表面的前缀
• U 是用于无裂缝的表面的前缀

在本教程中，仅使用桥牌图像。

1. 下载 数据集 并解压缩。
2. 在项目中创建名为“Assets”的目录以保存数据集文件。
3. 将 CD 和 UD 子目录从最近解压缩的目录复制到 Assets 目录。

创建输入和输出类

1. 打开 Program.cs 文件，并将现有内容替换为以下 using 指令：

   using Microsoft.ML;
   using Microsoft.ML.Vision;
   using static Microsoft.ML.DataOperationsCatalog;


2. 创建名为 ImageData的类。 此类用于表示最初加载的数据。

   class ImageData
   {
       public string? ImagePath { get; set; }
       public string? Label { get; set; }
   }


   ImageData 包含以下属性：

   • ImagePath 是存储映像的完全限定路径。
   • Label 是图像所属的类别。 这是要预测的值。

3. 为输入和输出数据创建类。

   1. 在 ImageData 类下方，在名为 ModelInput的新类中定义输入数据的架构。

      class ModelInput
      {
          public byte[]? Image { get; set; }
          public uint LabelAsKey { get; set; }
          public string? ImagePath { get; set; }
          public string? Label { get; set; }
      }


      ModelInput 包含以下属性：

      • Image 是图像的 byte[] 表示形式。 模型预期图像数据为这种类型，以便用于训练。
      • LabelAsKey 是 Label的数字表示形式。
      • ImagePath 是存储映像的完全限定路径。
      • Label 是图像所属的类别。 这是要预测的值。

      仅使用 Image 和 LabelAsKey 来训练模型并进行预测。 为了方便访问原始图像文件名和类别，保留 ImagePath 和 Label 属性。

   2. 然后，在 ModelInput 类下方，在名为 ModelOutput的新类中定义输出数据的架构。

      class ModelOutput
      {
          public string? ImagePath { get; set; }
          public string? Label { get; set; }
          public string? PredictedLabel { get; set; }
      }


      ModelOutput 包含以下属性：

      • ImagePath 是存储映像的完全限定路径。
      • Label 是图像所属的原始类别。 这是要预测的值。
      • PredictedLabel 是模型预测的值。

      与 ModelInput类似，只有 PredictedLabel 才能进行预测，因为它包含模型的预测。 为了方便访问原始图像文件名和类别，保留 ImagePath 和 Label 属性。

定义路径并初始化变量

1. 在 using 指令下，将以下代码添加到：

   • 定义资产的位置。

   • 使用 MLContext的新实例初始化 mlContext 变量。

     MLContext 类是所有 ML.NET 操作的起点，初始化 mlContext 将创建一个新的 ML.NET 环境，该环境可在模型创建工作流对象之间共享。 从概念上讲，它类似于实体框架中的 DbContext。

   var projectDirectory = Path.GetFullPath(Path.Combine(AppContext.BaseDirectory, "../../../"));
   var assetsRelativePath = Path.Combine(projectDirectory, "Assets");

   MLContext mlContext = new();


加载数据

创建数据加载实用工具方法

这些图像存储在两个子目录中。 在加载数据之前，需要将其格式化为 ImageData 对象列表。 为此，请创建 LoadImagesFromDirectory 方法：

static IEnumerable<ImageData> LoadImagesFromDirectory(string folder, bool useFolderNameAsLabel = true)
{
    var files = Directory.GetFiles(folder, "*",
        searchOption: SearchOption.AllDirectories);

    foreach (var file in files)
    {
        if ((Path.GetExtension(file) != ".jpg") && (Path.GetExtension(file) != ".png"))
            continue;

        var label = Path.GetFileName(file);

        if (useFolderNameAsLabel)
            label = Directory.GetParent(file)?.Name;
        else
        {
            for (int index = 0; index < label.Length; index++)
            {
                if (!char.IsLetter(label[index]))
                {
                    label = label[..index];
                    break;
                }
            }
        }

        yield return new ImageData()
        {
            ImagePath = file,
            Label = label
        };
    }
}

LoadImagesFromDirectory 方法：

• 获取子目录中的所有文件路径。
• 使用 foreach 语句循环访问每个文件，并检查是否支持文件扩展名。 图像分类 API 支持 JPEG 和 PNG 格式。
• 获取文件的标签。 如果 useFolderNameAsLabel 参数设置为 true，则将保存文件的父目录用作标签。 否则，标签应为文件名的前缀或文件名本身。
• 创建 ModelInput的新实例。

准备数据

在创建 MLContext的新实例的行后面添加以下代码。

IEnumerable<ImageData> images = LoadImagesFromDirectory(folder: assetsRelativePath, useFolderNameAsLabel: true);

IDataView imageData = mlContext.Data.LoadFromEnumerable(images);

IDataView shuffledData = mlContext.Data.ShuffleRows(imageData);

var preprocessingPipeline = mlContext.Transforms.Conversion.MapValueToKey(
        inputColumnName: "Label",
        outputColumnName: "LabelAsKey")
    .Append(mlContext.Transforms.LoadRawImageBytes(
        outputColumnName: "Image",
        imageFolder: assetsRelativePath,
        inputColumnName: "ImagePath"));

IDataView preProcessedData = preprocessingPipeline
                    .Fit(shuffledData)
                    .Transform(shuffledData);

TrainTestData trainSplit = mlContext.Data.TrainTestSplit(data: preProcessedData, testFraction: 0.3);
TrainTestData validationTestSplit = mlContext.Data.TrainTestSplit(trainSplit.TestSet);

IDataView trainSet = trainSplit.TrainSet;
IDataView validationSet = validationTestSplit.TrainSet;
IDataView testSet = validationTestSplit.TestSet;

前面的代码：

• 调用 LoadImagesFromDirectory 实用工具方法，以获取初始化 mlContext 变量后用于训练的图像列表。

• 使用 LoadFromEnumerable 方法将图像加载到 IDataView。

• 使用 ShuffleRows 方法重新组合数据。 数据按从目录读取的顺序加载。 重新组合是为了达到平衡。

• 在训练之前对数据执行一些预处理。 这样做是因为机器学习模型希望输入采用数字格式。 预处理代码创建了一个由 MapValueToKey 和 LoadRawImageBytes 转换组成的 EstimatorChain。 MapValueToKey 转换采用 Label 列中的分类值，将其转换为数值 KeyType 值，并将其存储在名为 LabelAsKey的新列中。 LoadImages 采用 ImagePath 列中的值和 imageFolder 参数，以加载用于训练的图像。

• 使用 Fit 方法将数据应用于 preprocessingPipelineEstimatorChain，然后使用 Transform 方法，该方法返回一个包含预处理数据的 IDataView。

• 将数据拆分为训练、验证和测试集。

  若要训练模型，必须具有训练数据集和验证数据集。 模型在训练集中进行训练。 它对不可见数据的预测能力取决于针对验证集的性能。 根据该性能的结果，模型会调整其所学到的内容，以改进它。 验证集可以来自拆分原始数据集，也可以来自为此目的而保留的其他源。

  代码示例执行两种拆分。 首先，预处理的数据被拆分，70 个% 用于训练，其余 30 个% 用于验证。 然后，30 个% 验证集进一步拆分为验证集和测试集，其中 90% 用于验证，10 个% 用于测试。

  考虑这些数据分区目的的一种方法是参加考试。 在学习考试时，可以查看笔记、书籍或其他资源，以掌握考试中的概念。 这便是训练集的作用。 然后，可以参加模拟考试来验证知识。 这时验证集便派上了用场。 在参加实际考试之前，你需要检查你是否对概念有很好的把握。 根据这些结果，你可以记下做错的内容或无法充分理解的内容，并在复习以应对实际测试时纳入更改。 最后，进行测试。 这是测试集的用途。 你从未见过考试中的问题，现在利用你从培训和验证中学到的内容来完成手头的任务。

• 为训练、验证和测试数据分配分区各自的值。

定义训练管道

模型训练由两个步骤组成。 首先，图像分类 API 用于训练模型。 然后，使用 MapKeyToValue 转换将 PredictedLabel 列中的编码标签转换回其原始分类值。

var classifierOptions = new ImageClassificationTrainer.Options()
{
    FeatureColumnName = "Image",
    LabelColumnName = "LabelAsKey",
    ValidationSet = validationSet,
    Arch = ImageClassificationTrainer.Architecture.ResnetV2101,
    MetricsCallback = (metrics) => Console.WriteLine(metrics),
    TestOnTrainSet = false,
    ReuseTrainSetBottleneckCachedValues = true,
    ReuseValidationSetBottleneckCachedValues = true
};

var trainingPipeline = mlContext.MulticlassClassification.Trainers.ImageClassification(classifierOptions)
    .Append(mlContext.Transforms.Conversion.MapKeyToValue("PredictedLabel"));

ITransformer trainedModel = trainingPipeline.Fit(trainSet);

前面的代码：

• 创建一个新变量，用于存储 ImageClassificationTrainer的必需参数和可选参数集。 ImageClassificationTrainer 使用几个可选参数：

  • FeatureColumnName 是用作模型输入的列。
  • LabelColumnName 是要预测的值的列。
  • ValidationSet 是包含验证数据的 IDataView。
  • Arch 定义要使用的预训练模型体系结构。 本教程使用 ResNetv2 模型的 101 层变体。
  • MetricsCallback 绑定函数以跟踪训练期间的进度。
  • TestOnTrainSet 告知模型在不存在验证集时根据训练集测量性能。
  • ReuseTrainSetBottleneckCachedValues 告知模型是否在后续运行中使用瓶颈阶段的缓存值。 瓶颈阶段是在第一次执行时需要大量计算的一次性直通计算。 如果训练数据未更改，并且想要使用不同数量的纪元或批大小进行试验，则使用缓存值会显著减少训练模型所需的时间。
  • ReuseValidationSetBottleneckCachedValues 类似于 ReuseTrainSetBottleneckCachedValues，只不过在这种情况下用于验证数据集。

• 定义由 mapLabelEstimator 和 ImageClassificationTrainer组成的 EstimatorChain 训练管道。

• 使用 Fit 方法训练模型。

使用模型

训练模型后，即可使用它对图像进行分类。

创建名为 OutputPrediction 的新实用工具方法，在控制台中显示预测信息。

static void OutputPrediction(ModelOutput prediction)
{
    string? imageName = Path.GetFileName(prediction.ImagePath);
    Console.WriteLine($"Image: {imageName} | Actual Value: {prediction.Label} | Predicted Value: {prediction.PredictedLabel}");
}

对单个图像进行分类

1. 创建一个名为 ClassifySingleImage 的方法，用于生成和输出单个图像预测。

   static void ClassifySingleImage(MLContext mlContext, IDataView data, ITransformer trainedModel)
   {
       PredictionEngine<ModelInput, ModelOutput> predictionEngine = mlContext.Model.CreatePredictionEngine<ModelInput, ModelOutput>(trainedModel);

       ModelInput image = mlContext.Data.CreateEnumerable<ModelInput>(data, reuseRowObject: true).First();

       ModelOutput prediction = predictionEngine.Predict(image);

       Console.WriteLine("Classifying single image");
       OutputPrediction(prediction);
   }


   ClassifySingleImage 方法：

   • 在 ClassifySingleImage 方法中创建 PredictionEngine。 PredictionEngine 是一种方便的 API，可用于传入并针对单个数据实例执行预测。
   • 若要访问单个 ModelInput 实例，请使用 CreateEnumerable 方法将 dataIDataView 转换为 IEnumerable，然后获取第一个观察结果。
   • 使用 Predict 方法对图像进行分类。
   • 使用 OutputPrediction 方法将预测输出到控制台。

2. 在使用图像测试集调用 Fit 方法后再调用 ClassifySingleImage。

   ClassifySingleImage(mlContext, testSet, trainedModel);


对多个图像进行分类

1. 创建一个名为 ClassifyImages 的方法，用于生成和输出多个图像预测。

   static void ClassifyImages(MLContext mlContext, IDataView data, ITransformer trainedModel)
   {
       IDataView predictionData = trainedModel.Transform(data);

       IEnumerable<ModelOutput> predictions = mlContext.Data.CreateEnumerable<ModelOutput>(predictionData, reuseRowObject: true).Take(10);

       Console.WriteLine("Classifying multiple images");
       foreach (var prediction in predictions)
       {
           OutputPrediction(prediction);
       }
   }


   ClassifyImages 方法：

   • 使用 Transform 方法创建包含预测的 IDataView。
   • 使用 CreateEnumerable 方法将 predictionDataIDataView 转换为 IEnumerable，以循环访问预测，然后获取前 10 个观察值。
   • 循环访问并输出预测的原始标签和预测标签。

2. 在使用图像测试集调用 ClassifySingleImage() 方法后再调用 ClassifyImages。

   ClassifyImages(mlContext, testSet, trainedModel);


运行应用程序

运行控制台应用。 输出应类似于以下输出。

瓶颈阶段

图像名称的值没有打印出来，因为图像作为 byte[] 被加载，因此没有可显示的图像名称。

Phase: Bottleneck Computation, Dataset used:      Train, Image Index: 279
Phase: Bottleneck Computation, Dataset used:      Train, Image Index: 280
Phase: Bottleneck Computation, Dataset used: Validation, Image Index:   1
Phase: Bottleneck Computation, Dataset used: Validation, Image Index:   2

训练阶段

Phase: Training, Dataset used: Validation, Batch Processed Count:   6, Epoch:  21, Accuracy:  0.6797619
Phase: Training, Dataset used: Validation, Batch Processed Count:   6, Epoch:  22, Accuracy:  0.7642857
Phase: Training, Dataset used: Validation, Batch Processed Count:   6, Epoch:  23, Accuracy:  0.7916667

对图像输出进行分类

Classifying single image
Image: 7001-220.jpg | Actual Value: UD | Predicted Value: UD

Classifying multiple images
Image: 7001-220.jpg | Actual Value: UD | Predicted Value: UD
Image: 7001-163.jpg | Actual Value: UD | Predicted Value: UD
Image: 7001-210.jpg | Actual Value: UD | Predicted Value: UD

检查 7001-220.jpg 图像后，可以验证它是否未破解，正如模型预测的那样。

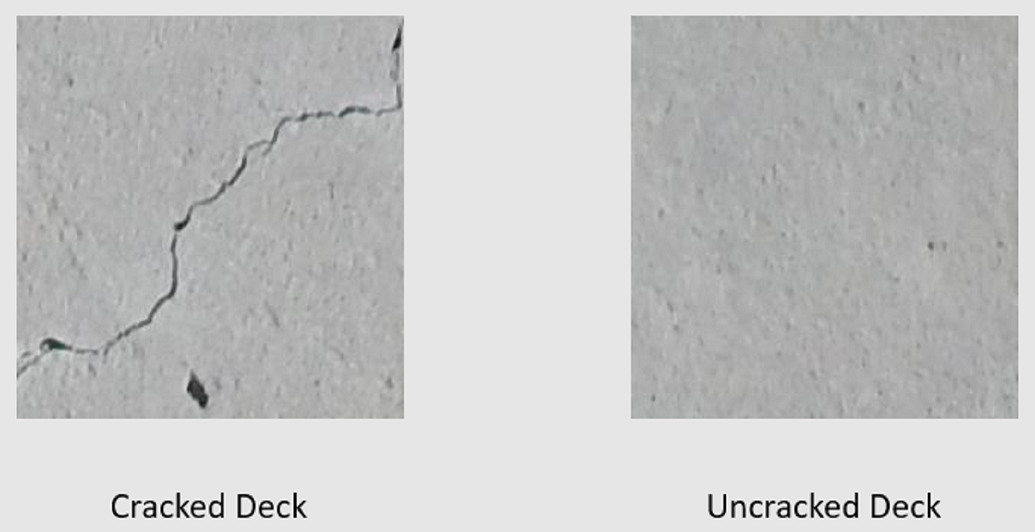

用于预测 的 SDNET2018 数据集图像

祝贺！ 现已成功构建用于对图像进行分类的深度学习模型。

改进模型

如果对模型的结果不满意，可以尝试通过尝试以下一些方法来提高其性能：

• 更多数据：模型学习的示例越多，性能就越好。 下载完整的 SDNET2018 数据集 并将其用于训练。
• 增强数据：向数据添加多样性的常见技术是通过拍摄图像并应用不同的转换（旋转、翻转、移动、裁剪）来增强数据。 这将为模型添加更多不同的示例来学习。
• 训练时间较长：训练的时间越长，模型就越优化。 增加时期数可能会提高模型的性能。
• 试验超参数：除了本教程中使用的参数外，还可以优化其他参数以提高性能。 更改学习速率（确定每个时期后对模型进行的更新数量）可能会提高性能。
• 使用不同的模型体系结构：根据数据的外观，可以最好地了解其特征的模型可能会有所不同。 如果对模型的性能不满意，请尝试更改体系结构。

后续步骤

在本教程中，你学习了如何使用迁移学习、预先训练的图像分类 TensorFlow 模型及 ML.NET 图像分类 API，将混凝土表面的图像分类为裂缝或未裂缝。

请继续学习下一篇教程，了解详细信息。

另请参阅

• 示例：使用 ML.NET 和 TensorFlow 训练深度学习图像分类模型
