教程：在 VMware 中预配 Azure Data Box Gateway

概述

本教程介绍如何在运行 VMware ESXi 6.7、7.0 或 8.0 的主机系统上预配 Data Box Gateway。

需要管理员权限才能预配和连接到虚拟设备。 预配和初始设置可能需要大约 10 分钟才能完成。

本教程中，您将学习如何：

  • 确保主机满足最低设备要求
  • 使用 VMware 预配虚拟设备
  • 启动虚拟设备并获取其 IP 地址

如果没有 Azure 订阅，请在开始之前创建一个免费帐户。

先决条件

在运行 VMware ESXi 6.7、7.0 或 8.0 的主机系统上预配虚拟设备的先决条件如下所示。

对于 Data Box Gateway 资源

在开始之前，请确保：

对于 Data Box Gateway 虚拟设备

在部署虚拟设备之前，请确保：

  • 有权访问运行 VMware（ESXi 6.7、7.0 或 8.0）的主机系统，该系统可用于预配设备。

  • 主机系统能够指定以下资源来预配虚拟设备：

    • 至少 4 个核心。
    • 至少 8 GB RAM。 强烈建议至少使用 16 GB RAM。
    • 一个网络接口。
    • 250 GB OS 磁盘。
    • 系统数据的 2 TB 虚拟磁盘。

对于数据中心内的网络

开始之前：

  • 根据要求查看部署 Data Box Gateway 的网络要求并配置数据中心网络。 有关详细信息，请参阅 Data Box Gateway 网络要求。
  • 确保最小 Internet 带宽为 20 Mbps，以允许设备的最佳工作。

检查主机系统

若要创建虚拟设备，需要：

  • 访问运行 VMware ESXi Server 6.7、7.0 或 8.0 的主机系统。 主机系统能够将以下资源专用于虚拟设备：
    • 至少 4 个虚拟处理器。
    • 至少 8 GB RAM。
    • 连接到能够将流量路由到 Internet 的网络的一个网络接口。
    • 250 GB OS 磁盘。
    • 用于数据的 2 TB 虚拟磁盘。
  • 系统上用于管理 ESXi 主机的 VMware vSphere 客户端。

预配虚拟机监控程序中的虚拟设备

执行以下步骤，在虚拟机管理程序中配置虚拟设备。

  1. 将虚拟设备映像复制到系统上的位置。 你已通过 Azure 门户下载了此虚拟映像。 记下映像的位置，以便在后续步骤中使用。

  2. 通过以下 URL 的浏览器登录到 ESXi 服务器： https://<IP address of the ESXi server>。 需要具有管理员权限才能创建虚拟机。

    登录页的屏幕截图。

  3. 将 VMDK 上传到 ESXi 服务器。 在“导航器”窗格中，选择“ 存储”。

    ESXi 服务器站点上页面的屏幕截图，其中显示了“导航器”窗格，其中选择了“存储”选项。

  4. 在右窗格中的 “数据存储”下，选择要在其中上传 VMDK 的数据存储。

    • 数据存储可以是 VMFS5 或 VMFS6。 Data Box Gateway 已经过测试，以便在 VMware 上使用 VMFS5 和 VMFS6 数据存储。
    • 数据存储还必须有足够的可用空间来容纳 OS 和数据磁盘。

  5. 右键单击并选择“ 浏览数据存储”。

    ESXi 服务器站点上页面的屏幕截图，其中显示了用户打开数据存储上下文菜单。

  6. 此时会显示 “数据存储浏览器” 窗口。

    显示数据存储浏览器的 ESXi 服务器站点上页面的屏幕截图。

  7. 在工具栏中，选择“ 创建目录 ”图标以创建新文件夹。 指定文件夹名称并记下它。 此文件夹名称用于后续步骤来创建虚拟机（建议的最佳做法）。 选择“创建目录”。

    创建目录的用户的屏幕截图。

  8. 新文件夹显示在 数据存储浏览器的左窗格中。 选择 “上传 ”图标，然后选择“ 上传文件”。

    上传文件的用户的屏幕截图。

  9. 浏览并指向下载的 VMDK 文件。 选择要上传的文件。

    用户选择要上传的文件的屏幕截图。

  10. 选择打开。 上传 VMDK 文件到指定的数据存储正在开始。 文件上传可能需要几分钟时间。

  11. 上传完成后，你将在创建的文件夹中看到数据存储中的文件。

    显示两个 VMDK 文件合并到数据存储浏览器窗口中的单个文件的屏幕截图。

  12. 返回到 vSphere 客户端窗口。 在“导航器”窗格中，选择 “虚拟机”。 在右窗格中，选择“ 创建/注册 VM”。

    显示用于创建或注册 VM 的选项的屏幕截图。

  13. 此时会显示 一个新的虚拟机 。 在“选择创建类型”下，选择“ 创建新虚拟机 ”，然后选择“ 下一步”。

    显示用于选择创建类型的选项的屏幕截图。

  14. 在“选择名称和来宾操作系统”页上，指定您的虚拟机名称。 此名称应与在步骤 7 前面指定的文件夹名称（建议的最佳做法）匹配。 选择 来宾 OS 系列 作为 Windows 版本，将 来宾 OS 版本 选为 Microsoft Windows Server 2016（64 位）。 选择“下一步”。

    显示“选择名称和来宾 OS”窗格内容的屏幕截图。

  15. 在 “选择存储 ”页上，选择要用于预配 VM 的数据存储。 选择“下一步”。

    显示“选择存储”窗格内容的屏幕截图。

  16. 在 “自定义设置” 页上，将 CPU 设置为 4， 内存 设置为 8192 MB（或更多）， 硬盘 1 设置为 2 TB（或更多）。 选择 SCSI 硬盘 进行添加。 在这种情况下，是 LSI Logic SAS。 不支持静态 IDE 磁盘。 硬盘 1 是虚拟数据磁盘。 预配磁盘后无法收缩。 尝试收缩磁盘会导致设备上的所有本地数据丢失。 不需要 CD/DVD 驱动器 1，应将其删除。

    显示“自定义设置”窗格内容的屏幕截图。

    在同一页上，选择 “添加硬盘 ”，然后选择 “现有硬盘”。 选择数据存储中的 VMDK 文件以添加 OS 磁盘。

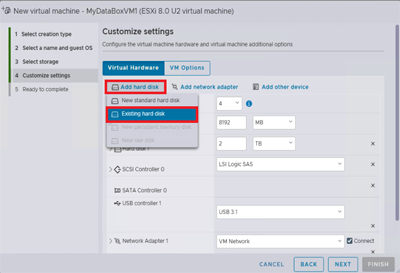

    显示“自定义设置”区域的内容的屏幕截图，其中突出显示了“添加新硬盘”选项。

    滚动到底部，直到看到 “新建硬盘 ”并展开它以查看设置。 将 虚拟设备节点 设置为 IDE 控制器 0。

    自定义设置区域的屏幕截图，其中突出显示了配置新硬盘的选项。

  17. 在 “自定义设置 ”页上，选择 VM 选项。 展开 “启动”选项。 确保 固件 字段的下拉列表值设置为 ESXi 7.0 或 8.0 的 EFI 。 选择“下一步”。

    用户运行 VMware ESXi Server 6.7 时“自定义设置”页的屏幕截图。

  18. 在“准备完成”页上，查看新虚拟机的所有关联设置。 验证 CPU 是否为 4，内存为 8192 MB，网络接口为 1，硬盘 2 具有 IDE 控制器 0。 选择完成。

    初始“准备完成”页的屏幕截图。

    第二个“准备完成”页的屏幕截图。

您的虚拟机现在已预配。 你将看到一条确认新虚拟机添加的通知，并将该虚拟机添加到虚拟机 (VM) 列表中。

已添加到 VM 列表的新虚拟机的屏幕截图。

执行下一部分中介绍的步骤以打开新 VM 并检索 IP 地址。

注释

建议不要在预配的虚拟设备上安装 VMware 工具，如前所述。 安装 VMware 工具将导致配置不受支持。

启动虚拟设备并获取 IP

执行以下步骤以启动虚拟设备并连接到它。

启动虚拟设备

  1. 在右窗格中，从 VM 列表中选择设备，然后右键单击以显示上下文菜单。 若要启动虚拟设备，请选择 “电源”，然后选择 “开机”。 可以在 Web 客户端的底部窗格中查看状态。

    说明在虚拟设备上启用电源过程的屏幕截图。

  2. 请再次选择您的虚拟机。 右键单击，选择 “控制台”，然后在 新窗口中选择“打开”。

    说明创建虚拟设备会话的过程的屏幕截图。

  3. 虚拟机控制台在新窗口中打开。

    显示虚拟设备控制台的屏幕截图。

  4. 设备运行后，将光标拖到控制台窗口上半部分的选项卡，然后单击。 选择 客户操作系统 > 发送按键 > Ctrl+Alt+Delete 以解锁 VM。

    显示解锁虚拟设备的过程的屏幕截图。

  5. 提供用于登录到计算机的密码。 默认密码为 Password1。

    显示输入虚拟设备密码的过程的屏幕截图。

  6. 步骤 6-8 仅在非 DHCP 环境中启动时适用。 如果使用的是 DHCP 环境，请跳过这些步骤并转到步骤 9。 如果在非 DHCP 环境中启动设备，将看到一条消息，说明效果： 使用 Set-HcsIPAddress cmdlet 配置网络。

  7. 若要配置网络，请在命令提示符下使用 Get-HcsIpAddress 命令列出在虚拟设备上启用的网络接口。 如果设备启用了单个网络接口，则分配给此接口的默认名称为 Ethernet。

  8. 使用 Set-HcsIpAddress cmdlet 配置网络。 下面显示了一个示例：

    Set-HcsIpAddress –Name Ethernet0 –IpAddress 10.161.22.90 –Netmask 255.255.255.0 –Gateway 10.161.22.1

  9. 初始设置完成后，设备已启动，你将看到设备横幅文本。 记下横幅文本中显示的 IP 地址和 URL 来管理设备。 你将使用此 IP 地址连接到虚拟设备的 Web UI，并完成本地设置和激活。

    显示虚拟设备的横幅文本和连接 URL 的屏幕截图。

如果设备不符合最低配置要求，横幅文本中会显示错误（如下所示）。 修改设备配置，使其有足够的资源来满足最低要求，然后重启并连接到设备。 请参阅“ 检查主机系统 ”部分中的最低配置要求。

如果在初始配置中使用本地 Web UI 时遇到任何其他错误，请参阅以下工作流：

后续步骤

在本教程中，你了解了 Data Box Gateway 主题，例如：

  • 确保主机满足最低设备要求
  • 在 VMware 中预配虚拟设备
  • 启动虚拟设备并获取 IP 地址

转到下一教程，了解如何连接、设置和激活虚拟设备。
