SELECT- och JOIN-kommandon från systemvyer för Extended Events

Gäller för:SQL ServerAzure SQL DatabaseAzure SQL Managed InstanceSQL-databas i Förhandsversion av Microsoft Fabric

Den här artikeln förklarar de två uppsättningarna systemvyer som är relaterade till utökade händelser. Artikeln illustrerar:

• Så här gör du för JOIN olika systemvyer.
• Så här gör du för specifika SELECT typer av information från systemvyerna.

Det finns två uppsättningar systemvyer för Extended Events:

Katalogvyer

• Dessa vyer lagrar information om definitionen av varje händelsesession som skapas av CREATE EVENT SESSION (Transact-SQL). Men dessa vyer vet ingenting om huruvida några sessioner någonsin har börjat köras.
  • Om till exempel SSMS Object Explorer visar att inga händelsesessioner har definierats returnerar SELECTing från vyn sys.server_event_session_targets noll rader.
• De flesta av exemplen är skrivna för SQL Server och Azure SQL Managed Instance. Men med mindre redigeringar skulle de köras på Azure SQL Database och SQL Database i Fabric genom att ändra server i DMV-namnet till database:
  • sys.server_event_session* är namnprefixet på SQL Server och Azure SQL Managed Instance.
  • sys.database_event_session* är namnprefixet på Azure SQL Database och SQL Database i Fabric.
  • Mer information om var och en finns i Katalogvyer för utökade händelser.

Dynamiska hanteringsvyer (DMV)

• Lagra information om den nuvarande aktiviteten för pågående händelsesessioner. Men dessa DMV:er vet lite om definitionen av sessionerna.

  • Även om alla händelsesessioner för närvarande är stoppade returnerar en SELECT från vyn sys.dm_xe_packages fortfarande rader eftersom olika paket har lästs in i aktivt minne vid en serverstart.
  • Av samma anledning sys.dm_xe_objects och sys.dm_xe_object_columns returnerar fortfarande rader.

• Namnprefix för Extended Events DMV:er är:

  • sys.dm_xe_* är namnprefixet på SQL Server och Azure SQL Managed Instance.
  • sys.dm_xe_database_* är vanligtvis namnprefixet på Azure SQL Database och SQL Database i Fabric.

Permissions

För att komma åt SELECT från systemvyerna blir följande behörighet nödvändig:

• SQL Server 2019 (15.x) och tidigare versioner kräver VIEW SERVER STATE behörighet på servern.
• SQL Server 2022 (16.x) och senare versioner kräver VIEW SERVER PERFORMANCE STATE behörighet på servern.
• Azure SQL Database och SQL Database i Fabric kräver VIEW DATABASE PERFORMANCE STATE behörighet i databasen.

Katalogvyer

För den här sidan skapar du en extended events-session med SSMS eller med T-SQL. Använd alltid den senaste uppdateringen av SSMS.

Skapa session i SQL Server Management Studio (SSMS)

I SSMS i objektutforskaren kan du starta dialogrutan Ny session genom att expandera Hantering>av utökade händelser och sedan högerklicka på Sessioner>Ny session.

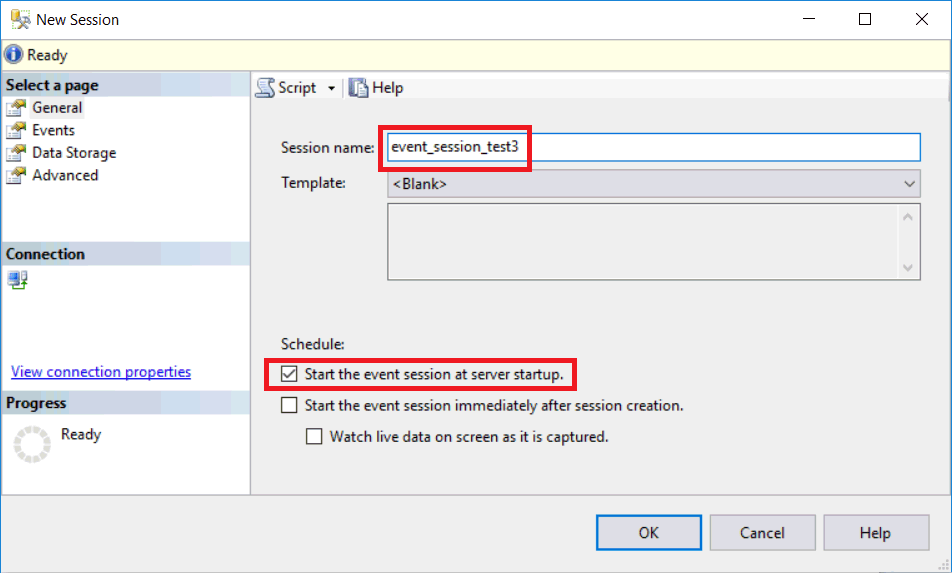

I den stora dialogrutan Ny session , i det första avsnittet med etiketten Allmänt, ser vi att alternativet har valts för att starta händelsesessionen vid serverstart.

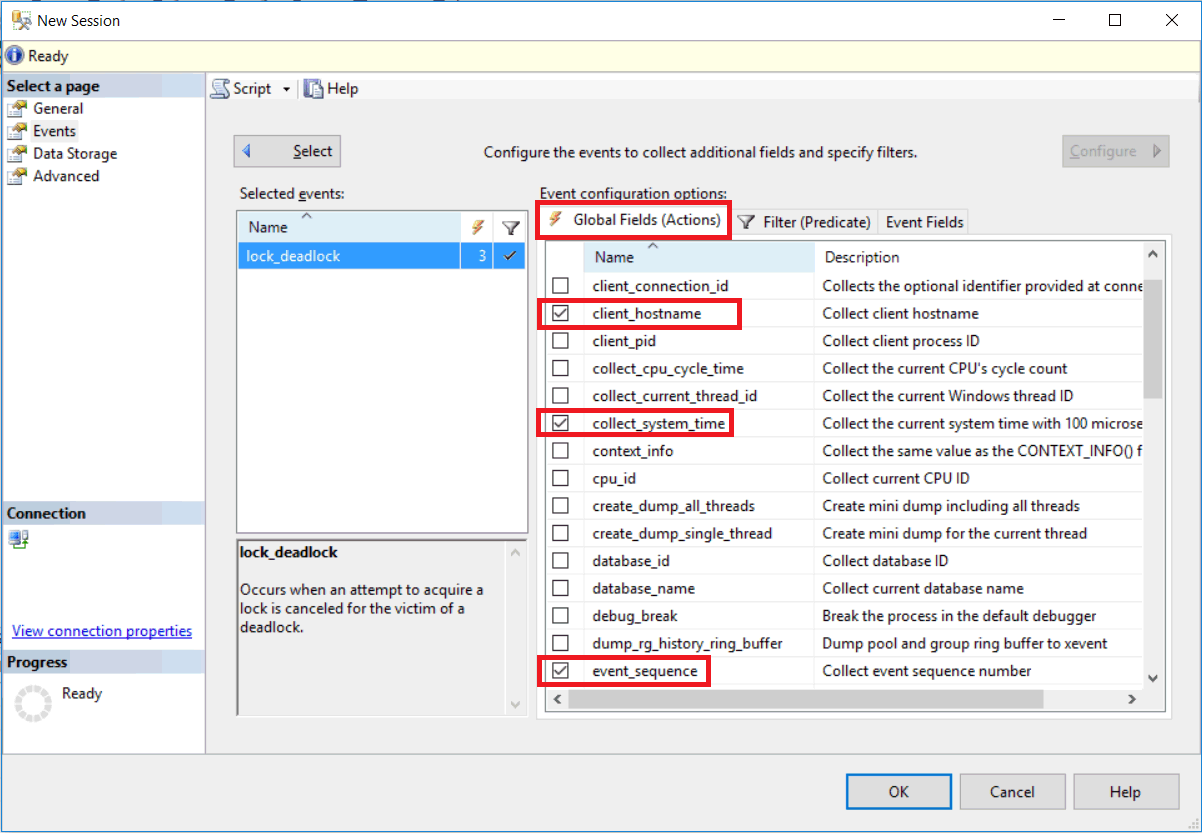

Härnäst i avsnittet Händelser ser vi att lock_deadlock händelsen har valts. För den händelsen ser vi att tre åtgärder har valts. Det innebär att knappen Konfigurera har valts, vilket blir grått när du har valt den.

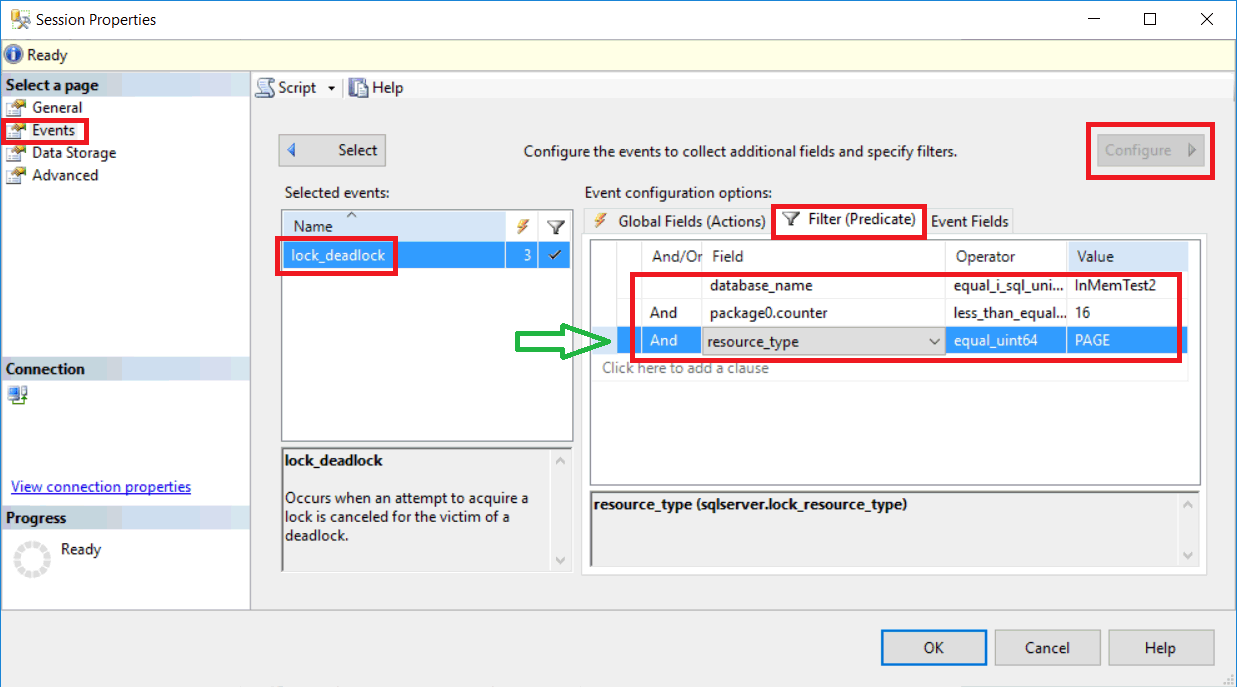

I avsnittet Konfigurera händelser> ser vi sedan att resource_type har angetts till .PAGE Det innebär att händelsedata inte skickas från händelsemotorn till målet om det resource_type värdet är något annat än PAGE.

Vi ser ytterligare predikatfilter för databasnamnet och för en räknare.

Härnäst i avsnittet Datalagring ser vi att event_file har valts som mål. Dessutom ser vi att alternativet Aktivera filrollover har valts.

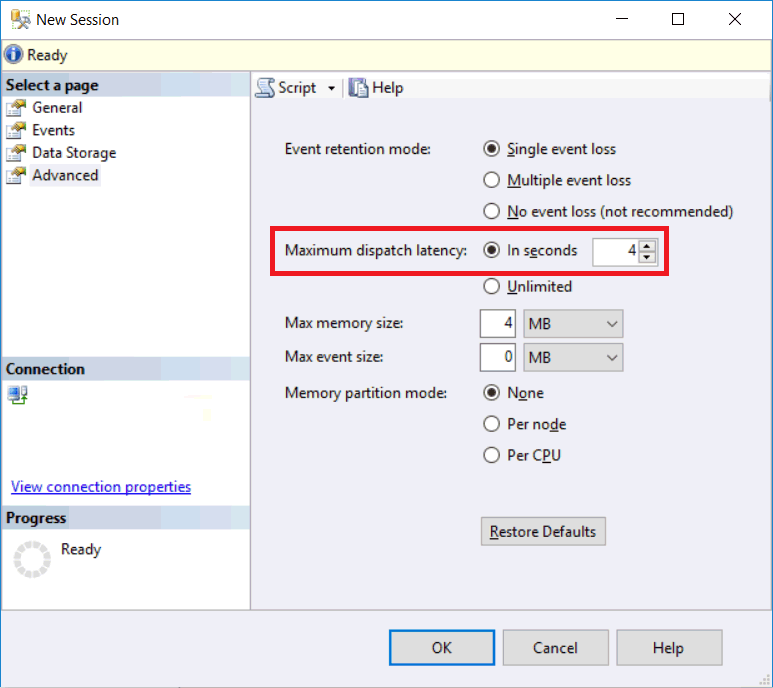

Slutligen ser vi i avsnittet Avancerat att värdet Maximal svarstid för sändning minskades till 4 sekunder.

Skapa händelsesession i T-SQL

Oavsett hur en händelsesessionsdefinition skapas kan sessionen från SSMS omvandlas till ett perfekt matchande Transact-SQL skript. Du kan granska föregående skärmbilder av ny session och jämföra deras synliga specifikationer med satserna i följande genererade T-SQL-skript CREATE EVENT SESSION .

Om du vill bakåtkompilera en händelsesession kan du högerklicka på sessionsnoden i Objektutforskaren och sedan välja Skriptsession som>CREATE till** >Urklipp.

CREATE EVENT SESSION [event_session_test3]
    ON SERVER  -- Or, if on Azure SQL Database, ON DATABASE.

    ADD EVENT sqlserver.lock_deadlock
    (
        SET
            collect_database_name = (1)
        ACTION
        (
            package0.collect_system_time,
            package0.event_sequence,
            sqlserver.client_hostname
        )
        WHERE
        (
            [database_name]           = N'InMemTest2'
            AND [package0].[counter] <= (16)
            AND [resource_type]       = (6)
        )
    )

    ADD TARGET package0.event_file
    (
        SET
            filename           = N'c:\temp\\event_session_test3_EF.xel',
            max_file_size      = (20),
            max_rollover_files = (2)
    )

    WITH
    (
        MAX_MEMORY            = 4096 KB,
        EVENT_RETENTION_MODE  = ALLOW_SINGLE_EVENT_LOSS,
        MAX_DISPATCH_LATENCY  = 4 SECONDS,
        MAX_EVENT_SIZE        = 0 KB,
        MEMORY_PARTITION_MODE = NONE,
        TRACK_CAUSALITY       = OFF,
        STARTUP_STATE         = ON
    );

Katalogvy VÄLJ ANSLUT UNION

Följande T-SQL-instruktion SELECT är lång bara för att den UNIONs flera små SELECTs tillsammans. Alla små SELECT:er kan köras på egen hand. De små SELECT-frågor visar hur de olika systemkatalogvyerna ska anslutas tillsammans.

SELECT
        s.name        AS [Session-Name],
        '1_EVENT'     AS [Clause-Type],
        'Event-Name'  AS [Parameter-Name],
        e.name        AS [Parameter-Value]
    FROM
              sys.server_event_sessions         AS s
        JOIN  sys.server_event_session_events   AS e

            ON  e.event_session_id = s.event_session_id
    WHERE
        s.name = 'event_session_test3'

UNION ALL
SELECT
        s.name         AS [Session-Name],
        '2_EVENT_SET'  AS [Clause-Type],
        f.name         AS [Parameter-Name],
        f.value        AS [Parameter-Value]
    FROM
              sys.server_event_sessions         AS s
        JOIN  sys.server_event_session_events   AS e

            ON  e.event_session_id = s.event_session_id

        JOIN  sys.server_event_session_fields   As f

            ON  f.event_session_id = s.event_session_id
            AND f.object_id        = e.event_id
    WHERE
        s.name = 'event_session_test3'

UNION ALL
SELECT
        s.name              AS [Session-Name],
        '3_EVENT_ACTION'    AS [Clause-Type],

        a.package + '.' + a.name
                            AS [Parameter-Name],

        '(Not_Applicable)'  AS [Parameter-Value]
    FROM
              sys.server_event_sessions         AS s
        JOIN  sys.server_event_session_events   AS e

            ON  e.event_session_id = s.event_session_id

        JOIN  sys.server_event_session_actions  As a

            ON  a.event_session_id = s.event_session_id
            AND a.event_id         = e.event_id
    WHERE
        s.name = 'event_session_test3'

UNION ALL
SELECT
        s.name                AS [Session-Name],
        '4_EVENT_PREDICATES'  AS [Clause-Type],
        e.predicate           AS [Parameter-Name],
        '(Not_Applicable)'    AS [Parameter-Value]
    FROM
              sys.server_event_sessions         AS s
        JOIN  sys.server_event_session_events   AS e

            ON  e.event_session_id = s.event_session_id
    WHERE
        s.name = 'event_session_test3'

UNION ALL
SELECT
        s.name              AS [Session-Name],
        '5_TARGET'          AS [Clause-Type],
        t.name              AS [Parameter-Name],
        '(Not_Applicable)'  AS [Parameter-Value]
    FROM
              sys.server_event_sessions         AS s
        JOIN  sys.server_event_session_targets  AS t

            ON  t.event_session_id = s.event_session_id
    WHERE
        s.name = 'event_session_test3'

UNION ALL
SELECT
        s.name          AS [Session-Name],
        '6_TARGET_SET'  AS [Clause-Type],
        f.name          AS [Parameter-Name],
        f.value         AS [Parameter-Value]
    FROM
              sys.server_event_sessions         AS s
        JOIN  sys.server_event_session_targets  AS t

            ON  t.event_session_id = s.event_session_id

        JOIN  sys.server_event_session_fields   As f

            ON  f.event_session_id = s.event_session_id
            AND f.object_id        = t.target_id
    WHERE
        s.name = 'event_session_test3'

UNION ALL
SELECT
        s.name               AS [Session-Name],
        '7_WITH_MAX_MEMORY'  AS [Clause-Type],
        'max_memory'         AS [Parameter-Name],
        s.max_memory         AS [Parameter-Value]
    FROM
              sys.server_event_sessions  AS s
    WHERE
        s.name = 'event_session_test3'

UNION ALL
SELECT
        s.name                  AS [Session-Name],
        '7_WITH_STARTUP_STATE'  AS [Clause-Type],
        'startup_state'         AS [Parameter-Name],
        s.startup_state         AS [Parameter-Value]
    FROM
              sys.server_event_sessions  AS s
    WHERE
        s.name = 'event_session_test3'

ORDER BY
    [Session-Name],
    [Clause-Type],
    [Parameter-Name]
;

Utgång

Följande tabell visar utdata från körning av föregående SELECT JOIN UNION. Namnen och värdena på utdataparametrarna mappas till det som tydligt visas i föregående CREATE EVENT SESSION uttalande.

Detta slutför avsnittet om katalogvyer.

Dynamiska hanteringsvyer (DMV:er)

Det här avsnittet innehåller flera Transact-SQL-instruktioner SELECT som var och en har ett särskilt användbart affärssyfte. Dessutom visar SELECT:erna hur du kan JOIN samla DMV:erna för alla nya användningsområden som du vill.

Referensdokumentation för DMV:erna finns i Dynamiska hanteringsvyer för utökade händelser

Alla objekt som du kan använda i området för utökade händelser kommer från paket som läses in i systemet. I det här avsnittet visas alla paket och deras beskrivningar.

SELECT  --C.1
        p.name         AS [Package],
        p.description  AS [Package-Description]
    FROM
        sys.dm_xe_packages  AS p
    ORDER BY
        p.name;

Utgång

Här är listan över paket.

Definitioner av föregående initialismer:

• clr = Common Language Runtime för .NET
• qds = Query Data Store
• sni = Servernätverksgränssnitt
• ucs = Enhetlig kommunikationsstack
• xtp = Extrem transaktionsbearbetning

VÄLJ alla tillgängliga objekt sorterade efter typ

Följande SELECT returnerar en rad för varje objekt.

SELECT  --C.3
        o.object_type  AS [Type-of-Item],
        p.name         AS [Package],
        o.name         AS [Item],
        o.description  AS [Item-Description]
    FROM
             sys.dm_xe_objects  AS o
        JOIN sys.dm_xe_packages AS p  ON o.package_guid = p.guid
    WHERE
        o.object_type IN ('action' , 'target' , 'pred_source')
        AND
        (
            (o.capabilities & 1) = 0
            OR
            o.capabilities IS NULL
        )
    ORDER BY
        [Type-of-Item],
        [Package],
        [Item];

Tillgängliga datafält för din händelse

Följande SELECT returnerar alla datafält som är specifika för din händelsetyp.

• Observera satsobjektet WHERE : column_type = 'data'.
• Du skulle också behöva redigera satsvärdet WHERE för o.name =.

SELECT  -- C.4
        p.name         AS [Package],
        c.object_name  AS [Event],
        c.name         AS [Column-for-Predicate-Data],
        c.description  AS [Column-Description]
    FROM
              sys.dm_xe_object_columns  AS c
        JOIN  sys.dm_xe_objects         AS o

            ON  o.name = c.object_name

        JOIN  sys.dm_xe_packages        AS p

            ON  p.guid = o.package_guid
    WHERE
        c.column_type = 'data'
        AND
        o.object_type = 'event'
        AND
        o.name        = '\<EVENT-NAME-HERE!>'  --'lock_deadlock'
    ORDER BY
        [Package],
        [Event],
        [Column-for-Predicate-Data];

Utgång

Följande rader returnerades av föregående SELECT, WHERE o.name = 'lock_deadlock':

• Varje rad representerar ett valfritt filter för sqlserver.lock_deadlock händelsen.
• Kolumnen Column-Description utelämnas från följande visning. Dess värde är ofta NULL.
• Det här är faktiska utdata, förutom den utelämnade kolumnen Beskrivning som ofta NULLär .
• Dessa rader är WHERE object_type = 'lock_deadlock'.

sys.dm_xe_map_values och händelsefält

Följande SELECT innehåller en JOIN i sys.dm_xe_map_values vyn.

Syftet med att SELECT visa de många fält som du kan välja mellan för händelsesessionen. Händelsefälten kan användas på två sätt:

• Välj vilka fältvärden som ska skrivas till målet för varje händelsehändelse.
• Så här filtrerar du vilka händelsehändelser som ska skickas till och behållas från målet.

SELECT  --C.5
        dp.name         AS [Package],
        do.name         AS [Object],
        do.object_type  AS [Object-Type],
        'o--c'     AS [O--C],
        dc.name         AS [Column],
        dc.type_name    AS [Column-Type-Name],
        dc.column_type  AS [Column-Type],
        dc.column_value AS [Column-Value],
        'c--m'     AS [C--M],
        dm.map_value    AS [Map-Value],
        dm.map_key      AS [Map-Key]
    FROM      sys.dm_xe_objects         AS do
        JOIN  sys.dm_xe_object_columns  AS dc
            ON  dc.object_name = do.name
        JOIN  sys.dm_xe_map_values      AS dm
            ON  dm.name = dc.type_name
        JOIN  sys.dm_xe_packages        AS dp
            ON  dp.guid = do.package_guid
    WHERE
        do.object_type = 'event'
        AND
        do.name        = '\<YOUR-EVENT-NAME-HERE!>'  --'lock_deadlock'
    ORDER BY
        [Package],
        [Object],
        [Column],
        [Map-Value];

Utgång

Nästa är ett urval av de faktiska 100+ raderna med utdata från föregående T-SQL SELECT. Raden för resource_type är relevant för predikatfiltreringen som används i event_session_test3 exempel som finns någon annanstans i den här artikeln.

/***  5 sampled rows from the actual rows returned.
    NOTE:  'resource_type' under 'Column'.

Package     Object          Object-Type   O--C   Column          Column-Type-Name     Column-Type   Column-Value   C--M   Map-Value        Map-Key
-------     ------          -----------   ----   ------          ----------------     -----------   ------------   ----   ---------        -------
sqlserver   lock_deadlock   event         o--c   CHANNEL         etw_channel          readonly      2              c--m   Operational      4
sqlserver   lock_deadlock   event         o--c   KEYWORD         keyword_map          readonly      16             c--m   access_methods   1024
sqlserver   lock_deadlock   event         o--c   mode            lock_mode            data          NULL           c--m   IX               8
sqlserver   lock_deadlock   event         o--c   owner_type      lock_owner_type      data          NULL           c--m   Cursor           2
sqlserver   lock_deadlock   event         o--c   resource_type   lock_resource_type   data          NULL           c--m   PAGE             6

Therefore, on your CREATE EVENT SESSION statement, in its ADD EVENT WHERE clause,
you could put:
    WHERE( ... resource_type = 6 ...)  -- Meaning:  6 = PAGE.
***/

Parametrar för mål

Följande SELECT returnerar varje parameter för målet. Varje parameter taggas för att ange om den är obligatorisk. De värden som du tilldelar parametrar påverkar målets beteende.

• Observera satsobjektet WHERE : object_type = 'customizable'.
• Du skulle också behöva redigera villkorsvärdet WHERE för o.name = .

SELECT  --C.6
        p.name        AS [Package],
        o.name        AS [Target],
        c.name        AS [Parameter],
        c.type_name   AS [Parameter-Type],

        CASE c.capabilities_desc
            WHEN 'mandatory' THEN 'YES_Mandatory'
            ELSE 'Not_mandatory'
        END  AS [IsMandatoryYN],

        c.description AS [Parameter-Description]
    FROM
              sys.dm_xe_objects   AS o
        JOIN  sys.dm_xe_packages  AS p

            ON  o.package_guid = p.guid

        LEFT OUTER JOIN  sys.dm_xe_object_columns  AS c

            ON  o.name        = c.object_name
            AND c.column_type = 'customizable'  -- !
    WHERE
        o.object_type = 'target'
        AND
        o.name     LIKE '%'    -- Or '\<YOUR-TARGET-NAME-HERE!>'.
    ORDER BY
        [Package],
        [Target],
        [IsMandatoryYN]  DESC,
        [Parameter];

Utgång

Följande rader med parametrar är en liten delmängd av dem som returneras av föregående SELECT.

/***  Actual output, all rows, where target name = 'event_file'.
Package    Target       Parameter            Parameter-Type       IsMandatoryYN   Parameter-Description
-------    ------       ---------            --------------       -------------   ---------------------
package0   event_file   filename             unicode_string_ptr   YES_Mandatory   Specifies the location and file name of the log
package0   event_file   increment            uint64               Not_mandatory   Size in MB to grow the file
package0   event_file   lazy_create_blob     boolean              Not_mandatory   Create blob upon publishing of first event buffer, not before.
package0   event_file   max_file_size        uint64               Not_mandatory   Maximum file size in MB
package0   event_file   max_rollover_files   uint32               Not_mandatory   Maximum number of files to retain
package0   event_file   metadatafile         unicode_string_ptr   Not_mandatory   Not used
***/

DMV SELECT kastar target_data-kolumnen till XML

Detta DMV SELECT returnerar datarader från målobjektet för din aktiva händelsesession. Data skickas till XML, vilket gör att den returnerade cellen kan väljas för enkel visning i SSMS.

• Om händelsesessionen stoppas returnerar detta SELECT noll rader.
• Du skulle behöva redigera satsvärdet WHERE för s.name = .

SELECT  --C.7
        s.name,
        t.target_name,
        CAST(t.target_data AS XML)  AS [XML-Cast]
    FROM
              sys.dm_xe_session_targets  AS t
        JOIN  sys.dm_xe_sessions         AS s

            ON s.address = t.event_session_address
    WHERE
        s.name = '\<Your-Session-Name-Here!>';

Utdata, den enda raden, med sin XML-cell

Här är den enda raden som är resultat från den föregående SELECT. Kolumnen XML-Cast innehåller en XML-sträng som SSMS förstår är XML. Därför förstår SSMS att det bör göra cellen XML-Cast valbar.

För den här körningen:

• Värdet s.name = har angetts till en händelsesession för checkpoint_begin händelsen.
• Målet var en ring_buffer.

name                              target_name   XML-Cast
----                              -----------   --------
checkpoint_session_ring_buffer2   ring_buffer   <RingBufferTarget truncated="0" processingTime="0" totalEventsProcessed="2" eventCount="2" droppedCount="0" memoryUsed="104"><event name="checkpoint_begin" package="sqlserver" timestamp="2016-07-09T01:28:23.508Z"><data name="database_id"><type name="uint32" package="package0" /><value>5</value></data></event><event name="checkpoint_begin" package="sqlserver" timestamp="2016-07-09T01:28:26.975Z"><data name="database_id"><type name="uint32" package="package0" /><value>5</value></data></event></RingBufferTarget>

Utdata, XML visas snyggt när cellen är markerad

När XML-Cast cellen är markerad visas följande vackra skärm.

<RingBufferTarget truncated="0" processingTime="0" totalEventsProcessed="2" eventCount="2" droppedCount="0" memoryUsed="104">
  <event name="checkpoint_begin" package="sqlserver" timestamp="2016-07-09T01:28:23.508Z">
    <data name="database_id">
      <type name="uint32" package="package0" />
      <value>5</value>
    </data>
  </event>
  <event name="checkpoint_begin" package="sqlserver" timestamp="2016-07-09T01:28:26.975Z">
    <data name="database_id">
      <type name="uint32" package="package0" />
      <value>5</value>
    </data>
  </event>
</RingBufferTarget>

VÄLJ från en funktion för att hämta event_file data från diskenheten

Anta att händelsesessionen samlade in data och senare stoppades. Om din session konfigurerades för att använda event_file-target kan du fortfarande hämta data genom att anropa funktionen sys.fn_xe_target_read_file.

• Du måste redigera sökvägen och filnamnet i parametern för funktionsanropet innan du kör den här SELECT.
  • Bry dig inte om de extra siffror som SQL-systemet bäddar in i din faktiska . XEL-filnamn varje gång du startar om sessionen. Ge bara det normala rotnamnet och tillägget.

SELECT  --C.8
        f.module_guid,
        f.package_guid,
        f.object_name,
        f.file_name,
        f.file_offset,
        CAST(f.event_data AS XML)  AS [Event-Data-As-XML]
    FROM
        sys.fn_xe_file_target_read_file(

            '\<YOUR-PATH-FILE-NAME-ROOT-HERE!>*.xel',
            --'c:\temp\\Checkpoint_Begins_ES*.xel',  -- Example.

            NULL, NULL, NULL
        )  AS f;

Utdata, rader som returneras av SELECT FRÅN funktionen

Nästa är de rader som returneras av föregående SELECT FROM funktion. Event-Data-As-XML XML-kolumnen innehåller de data som specifikt handlar om händelsehändelsen.

module_guid                            package_guid                           object_name        file_name                                                           file_offset   Event-Data-As-XML
-----------                            ------------                           -----------        ---------                                                           -----------   -----------------
D5149520-6282-11DE-8A39-0800200C9A66   03FDA7D0-91BA-45F8-9875-8B6DD0B8E9F2   checkpoint_begin   c:\temp\\Checkpoint_Begins_ES_20160615bb-_0_131125086091700000.xel   5120          <event name="checkpoint_begin" package="sqlserver" timestamp="2016-07-09T03:30:14.023Z"><data name="database_id"><value>5</value></data><action name="session_id" package="sqlserver"><value>60</value></action><action name="database_id" package="sqlserver"><value>5</value></action></event>
D5149520-6282-11DE-8A39-0800200C9A66   03FDA7D0-91BA-45F8-9875-8B6DD0B8E9F2   checkpoint_end     c:\temp\\Checkpoint_Begins_ES_20160615bb-_0_131125086091700000.xel   5120          <event name="checkpoint_end" package="sqlserver" timestamp="2016-07-09T03:30:14.025Z"><data name="database_id"><value>5</value></data></event>
D5149520-6282-11DE-8A39-0800200C9A66   03FDA7D0-91BA-45F8-9875-8B6DD0B8E9F2   checkpoint_begin   c:\temp\\Checkpoint_Begins_ES_20160615bb-_0_131125086091700000.xel   5632          <event name="checkpoint_begin" package="sqlserver" timestamp="2016-07-09T03:30:17.704Z"><data name="database_id"><value>5</value></data><action name="session_id" package="sqlserver"><value>60</value></action><action name="database_id" package="sqlserver"><value>5</value></action></event>
D5149520-6282-11DE-8A39-0800200C9A66   03FDA7D0-91BA-45F8-9875-8B6DD0B8E9F2   checkpoint_end     c:\temp\\Checkpoint_Begins_ES_20160615bb-_0_131125086091700000.xel   5632          <event name="checkpoint_end" package="sqlserver" timestamp="2016-07-09T03:30:17.709Z"><data name="database_id"><value>5</value></data></event>

Utdata för en XML-cell

Här är innehållet i den första XML-cellen från den föregående returnerade raduppsättningen.

<event name="checkpoint_begin" package="sqlserver" timestamp="2016-07-09T03:30:14.023Z">
  <data name="database_id">
    <value>5</value>
  </data>
  <action name="session_id" package="sqlserver">
    <value>60</value>
  </action>
  <action name="database_id" package="sqlserver">
    <value>5</value>
  </action>
</event>

Relaterat innehåll

• Katalogvyer för utökade händelser (Transact-SQL)
