Konfigurera Grafana för att visualisera mått som genereras från det hanterade instansklustret

När du distribuerar ett Azure Managed Instance för Apache Cassandra-kluster etablerar tjänsten Metrics Collector för Apache Cassandra-agentprogramvara på varje datanod. Prometheus bearbetar måtten och de visualiseras via Grafana. Den här artikeln beskriver hur du konfigurerar Prometheus och Grafana för att visualisera mått som genereras från ditt hanterade instanskluster.

Följande uppgifter krävs för att visualisera mått:

  • Distribuera en virtuell Ubuntu-dator (VM) i det virtuella Azure-nätverk där den hanterade instansen finns.
  • Installera Prometheus-instrumentpanelerna på den virtuella datorn.

Varning

Prometheus och Grafana är programvara med öppen källkod och stöds inte som en del av Azure Managed Instance för Apache Cassandra. För att visualisera mått på det sätt som beskrivs i den här artikeln måste du vara värd för och underhålla en virtuell dator som server för både Prometheus och Grafana. Anvisningarna i den här artikeln har endast testats för Ubuntu Server 18.04. Det finns ingen garanti för att de fungerar med andra Linux-distributioner.

Om du följer den här metoden måste du ha stöd för eventuella problem som kan uppstå, till exempel att utrymmet tar slut eller serverns tillgänglighet. Överväg att använda Azure Monitor-mått eller Azure Monitor-partnerintegreringar för att få en fullt stödd och värdtjänstbaserad måttupplevelse.

Distribuera en Ubuntu-server

  1. Logga in på Azure-portalen.

  2. Gå till resursgruppen där det hanterade instansklustret finns. Välj Lägg till och sök efter Ubuntu Server 18.04 LTS-avbildningen .

    Skärmbild som visar hur du hittar Ubuntu-serveravbildningen från Azure-portalen.

  3. Välj bilden och välj sedan Skapa.

  4. I fönstret Skapa en virtuell dator anger du värden för följande fält. Du kan lämna standardvärden för andra fält:

    • Namn på virtuell dator: Ange ett namn för den virtuella datorn.
    • Region: Välj samma region där det virtuella nätverket distribueras.

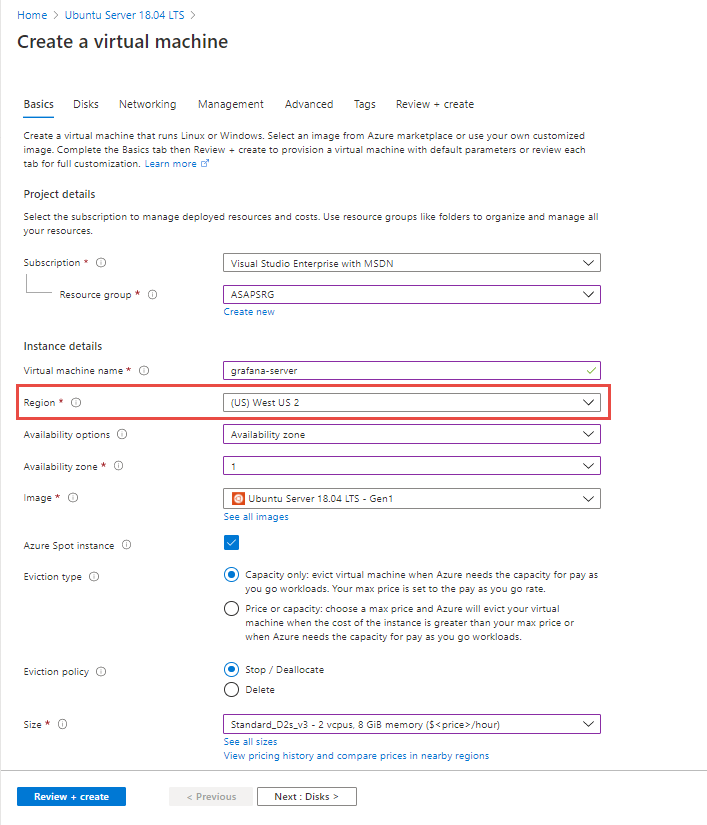

    Skärmbild som visar hur du fyller i formuläret för att skapa en virtuell dator med Ubuntu-serveravbildningen.

  5. På fliken Nätverk väljer du det virtuella nätverk där den hanterade instansen distribueras.

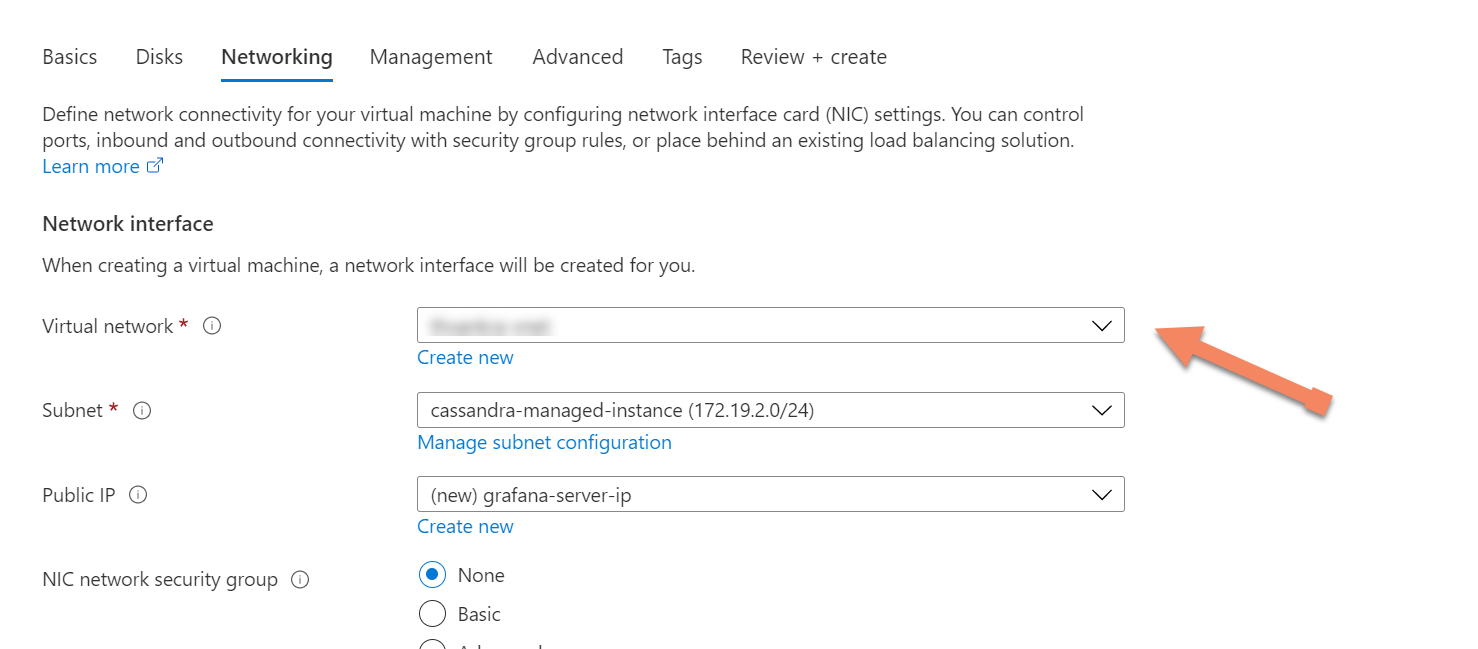

    Skärmbild som visar hur du konfigurerar Ubuntu-serverns nätverksinställningar.

  6. Välj slutligen Granska + skapa för att skapa din måttserver.

Installera Prometheus-instrumentpaneler

  1. Kontrollera först att nätverksinställningarna för den nyligen distribuerade Ubuntu-servern har regler för inkommande portar som tillåter portar 9090 och 3000. Dessa portar krävs senare för Prometheus respektive Grafana.

    Skärmbild som visar tillåtna portar.

  2. Anslut till Ubuntu-servern med hjälp av Azure CLI eller det klientverktyg som du föredrar för att ansluta via Secure Shell.

  3. När du har anslutit till den virtuella datorn installerar du programvaran för måttinsamlaren. Ladda först ned och packa upp filerna:

     #install unzip utility (if not already installed)
 sudo apt install unzip

 #get dashboards
 wget https://github.com/datastax/metric-collector-for-apache-cassandra/releases/download/v0.3.0/datastax-mcac-dashboards-0.3.0.zip -O temp.zip
 unzip temp.zip

  4. Gå sedan till katalogen Prometheus och använd vi för att redigera filen tg_mcac.json.

     cd */prometheus
 vi tg_mcac.json

  5. Lägg till IP-adresserna för varje nod i klustret i targets, var och en med port 9443. Filen tg_mcac.json bör se ut som i följande exempel:

     [
   {
     "targets": [
       "10.9.0.6:9443","10.9.0.7:9443","10.9.0.8:9443"
     ],
     "labels": {

     }
   }
 ]

  6. Spara filen. prometheus.yaml Redigera sedan filen i samma katalog. Leta upp följande avsnitt:

     file_sd_configs:
   - files:
     - 'tg_mcac.json'

  7. Lägg till följande kodfragment direkt under det här avsnittet. Det här steget krävs eftersom måtten exponeras via HTTPS.

     scheme: https
 tls_config:
         insecure_skip_verify: true

  8. Filen bör nu se ut som i följande exempel. Kontrollera att flikarna på varje rad matchar exemplet:

     file_sd_configs:
   - files:
     - 'tg_mcac.json'
 scheme: https
 tls_config:
         insecure_skip_verify: true

  9. Spara filen. Nu kan du starta Prometheus och Grafana. Installera först Docker:

    sudo apt install apt-transport-https ca-certificates curl software-properties-common
curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo apt-key add -
sudo add-apt-repository "deb [arch=amd64] https://download.docker.com/linux/ubuntu `lsb_release -cs` test"
sudo apt update
sudo apt install docker-ce

  10. Installera sedan docker-compose:

    sudo apt install docker-compose

  11. Gå nu till katalogen på den översta nivån där docker-compose.yaml finns och starta programmet:

    cd ..
sudo docker-compose up

  12. Prometheus bör vara tillgängligt på port 9090 och Grafana-instrumentpaneler på port 3000 på din metrikserver.

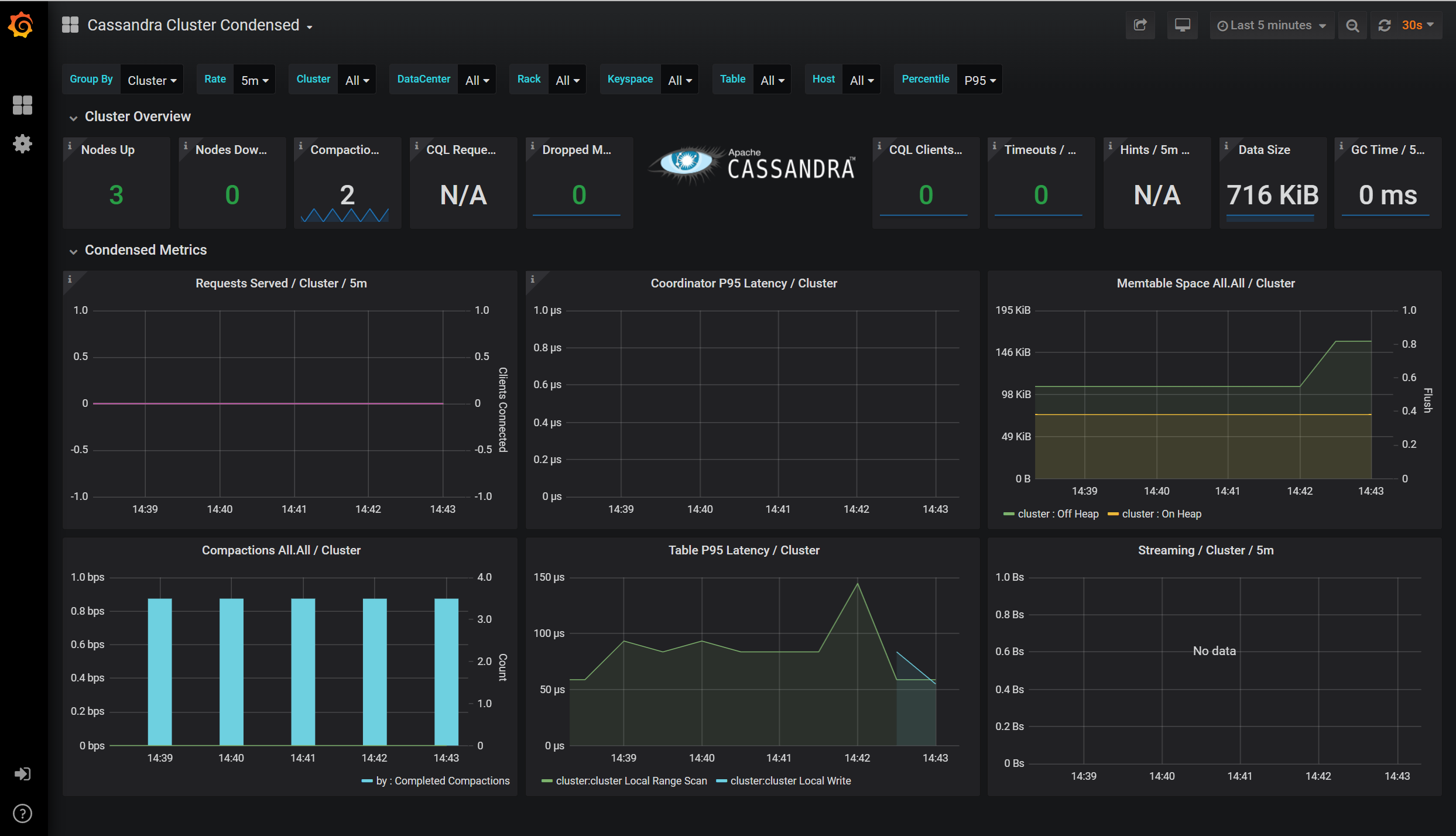

    Visa måtten för den hanterade Cassandra-instansen på instrumentpanelen.
